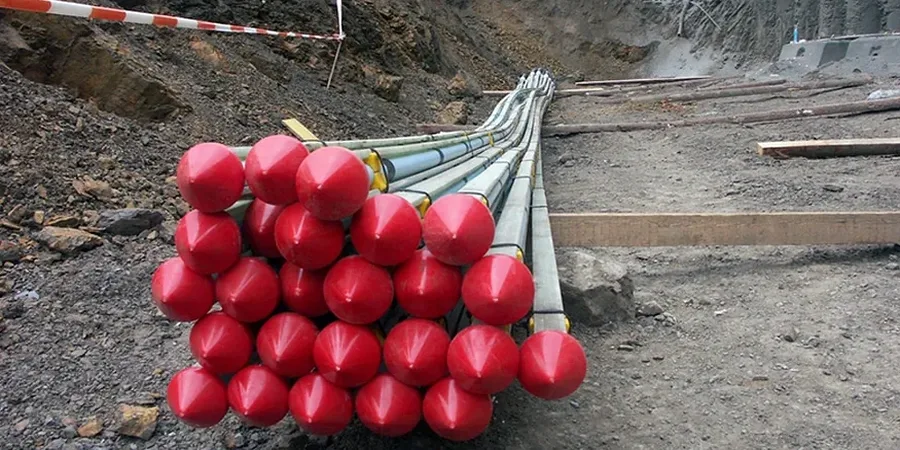

En Santiago, la variabilidad del subsuelo es un desafío constante. En el sector oriente encontramos gravas aluviales del río Mapocho de excelente capacidad de soporte, pero a pocos kilómetros, hacia el norte y poniente, la presencia de suelos finos y niveles freáticos altos cambia por completo el comportamiento del terreno. Con una población que supera los 7 millones de habitantes en su área metropolitana, la presión por construir edificios en征用 limitados y excavar subterráneos cada vez más profundos ha hecho del diseño de anclajes activos y pasivos una herramienta indispensable. Un perfil geotécnico mal interpretado, especialmente al subestimar la pérdida de confinamiento en suelos granulares, resulta en deformaciones excesivas que comprometen estructuras vecinas. Por eso, antes de cualquier cálculo, correlacionamos la información del ensayo CPT para definir la estratigrafía precisa y complementamos con calicatas exploratorias que permiten identificar lentes de material fino que podrían generar fallas progresivas en la zona de bulbo del anclaje.
La carga última de un anclaje en la grava de Santiago depende más de la técnica de inyección que de la longitud del bulbo; un control de presión deficiente anula cualquier margen de seguridad teórico.
Cómo trabajamos
Particularidades de la zona
La normativa NCh2369 establece criterios sísmicos que en Santiago, con su sismicidad cortical y la influencia de la zona de subducción, obligan a considerar cargas cíclicas sobre los anclajes. Un evento como el terremoto de 2010 (Mw 8.8) demostró que los sistemas de contención fallan principalmente por la degradación de la adherencia lechada-terreno durante la vibración, y no por la rotura del acero. El riesgo se magnifica en laderas del piedemonte andino, como las de la comuna de Lo Barnechea, donde la saturación invernal del suelo coluvial reduce la tensión efectiva y por ende la resistencia friccional del bulbo. Ignorar la verificación de estabilidad global del conjunto suelo-muro-anclaje, especialmente bajo la combinación de carga sísmica de la NCh433, puede derivar en el colapso del talud durante la fase de excavación. Por ello, cada memoria de cálculo que emitimos incluye un análisis de sensibilidad ante la pérdida de pretensado y la verificación de la longitud libre del anclaje más allá de la cuña activa de falla.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: [email protected]
Recurso en video
Normativa aplicable
NCh2369.Of2003 - Diseño sísmico de estructuras e instalaciones industriales, NCh433.Of1996 Mod.2009 - Diseño sísmico de edificios, NCh1508.Of2014 - Geotecnia - Estudio de mecánica de suelos, NCh3171.Of2010 - Diseño de elementos de acero para hormigón armado, Guía de Diseño de Anclajes del Servicio Nacional de Geología y Minería (SERNAGEOMIN)
Servicios complementarios
Diseño de muros anclados para excavaciones
Calculamos el empuje de tierras y la distribución de cargas en sistemas de contención flexible, optimizando la inclinación y espaciamiento de los anclajes para reducir deformaciones en edificios colindantes durante la construcción de subterráneos.
Análisis de estabilidad de taludes reforzados
Evaluamos la seguridad frente al deslizamiento en cortes del sector precordillerano, dimensionando sistemas pasivos de barra o cable que cosen planos de debilidad en la roca alterada típica del abanico aluvial de Santiago.
Ensayos de arrancamiento y control de puesta en tensión
Verificamos la capacidad adherente mediante pruebas de carga in situ, aplicando ciclos de carga-descarga según la norma NCh2369, y calibramos la carga de bloqueo con gatos hidráulicos calibrados para garantizar la seguridad a largo plazo.
Revisión de fatiga y corrosión en anclajes permanentes
Para estructuras con vida útil superior a 50 años, implementamos sistemas de protección catódica o doble barrera anticorrosiva, verificando la agresividad del suelo mediante análisis químicos del extracto de saturación.
Parámetros típicos
Preguntas comunes
¿Cuál es la diferencia clave entre un anclaje activo y uno pasivo para mi proyecto en Santiago?
La diferencia principal radica en cómo interactúan con el terreno. Un anclaje activo se pretensa inmediatamente después de su ejecución, aplicando una carga de bloqueo que elimina los desplazamientos iniciales de la estructura de contención. Esto es crítico en zonas urbanas densas como el centro de Santiago, donde las edificaciones vecinas no toleran asentamientos. Un anclaje pasivo, en cambio, no se pretensa; se moviliza su resistencia cuando el terreno empieza a deformarse. Los pasivos son más adecuados para estabilizar taludes naturales o cortes en zonas menos sensibles, como las laderas del cerro Chena.
¿Qué normativa chilena rige el diseño de anclajes?
El diseño sísmico general se rige por la NCh433 y la NCh2369 para estructuras industriales. La NCh1508 establece los requisitos para los estudios de mecánica de suelos que alimentan el diseño. Si bien no existe una norma chilena exclusiva para anclajes, en la práctica combinamos los lineamientos de estas normas con estándares internacionales como las recomendaciones del PTI (Post-Tensioning Institute) y la FHWA, adaptándolos a la sismicidad local y a las prescripciones del Código de Normas y Especificaciones Técnicas de Obras de Urbanización y Edificación de la Municipalidad de Santiago.
¿Qué sucede si la perforación encuentra un bolón de gran tamaño en la grava de Santiago?
En el subsuelo de Santiago, especialmente en la terraza fluvial del Mapocho, la presencia de bolones de hasta 1 metro de diámetro es común. Si la perforación con martillo de fondo o rotopercusión se desvía o no puede atravesarlo, reubicamos el anclaje ligeramente dentro de la misma cuadrícula de diseño, verificando que la nueva posición no interfiera con el bulbo de los anclajes adyacentes. En casos extremos, se puede optar por una perforación con corona de widia y circulación inversa, aunque esto incrementa la complejidad operativa. Nunca se debe cortar el bolón dejando una superficie de contacto lisa, porque se anula la trabazón mecánica del bulbo.
¿Qué costo tiene el diseño de un sistema de anclajes para una excavación típica?
El costo del diseño de ingeniería para un sistema de anclajes en Santiago varía según la complejidad de la excavación y la cantidad de niveles de contención. En términos generales, los honorarios por la memoria de cálculo y planos de detalle para un proyecto de edificación de mediana envergadura se sitúan en un rango de $485.000 a $1.583.000, dependiendo de si se requieren análisis de interacción suelo-estructura con modelos de elementos finitos. Este valor no incluye los ensayos de campo ni la ejecución de los anclajes, que se cotizan por separado.
¿Por qué es importante la inyección repetitiva en los anclajes?
La inyección repetitiva y selectiva (IRS o IGU) es un proceso fundamental en suelos granulares como los de Santiago. Luego de la inyección primaria de la lechada, se realizan reinyecciones a alta presión a través de manguitos insertos en el bulbo. Esto compacta el terreno circundante, fractura hidráulicamente la lechada inicial y crea un bulbo irregular de mayor diámetro. El resultado es un incremento sustancial de la resistencia por fricción, pudiendo duplicar la capacidad de carga en comparación con una inyección simple por gravedad.
