La aplicación de la normativa sísmica chilena, particularmente la NCh433.Of1996 modificada en 2012 y la NCh3171 para clasificación sísmica de suelos, exige en la cuenca de Santiago una caracterización geofísica que supere la mera interpolación entre sondajes puntuales. La tomografía sísmica de refracción/reflexión resuelve esta necesidad al entregar un perfil bidimensional continuo de velocidades de propagación de ondas P y S, parámetro indispensable para definir estratigrafía, rigidez dinámica y geometría del basamento rocoso bajo los depósitos fluviales y aluviales del río Mapocho.
En un valle donde la profundidad del lecho de gravas puede variar de 10 a más de 100 metros entre el sector oriente y el casco histórico, y donde la presencia de lentes de ceniza volcánica y suelos finos interdigitados es común, este método de exploración indirecta reduce la incertidumbre geotécnica de manera significativa. El equipo técnico procesa los sismogramas con algoritmos de inversión tomográfica que modelan trayectorias curvas, generando secciones de iso-velocidad que se correlacionan directamente con los parámetros de diseño sísmico requeridos por el Decreto Supremo 61.
La tomografía sísmica en Santiago reduce la incertidumbre del modelo geotécnico al entregar un perfil continuo de Vs en contextos aluviales complejos, optimizando la clasificación sísmica de sitio.
Cómo trabajamos
Nuestro procesamiento incorpora análisis de atenuación y modelado de formas de onda completas, lo que permite diferenciar la grava densa de depósitos más jóvenes y sueltos que podrían amplificar las ondas sísmicas de manera diferencial. Para proyectos donde el contraste de rigidez es crítico, complementamos el perfil sísmico con el ensayo CPT con medición de ondas de corte cada metro, lo que permite calibrar la velocidad Vs obtenida por tomografía con la resistencia a la penetración en zonas de grava fina accesible al cono.
Particularidades de la zona
Comparar el perfil sísmico de un sitio en Vitacura con gravas densas cercanas al piedemonte cordillerano, donde las velocidades Vs superan 500 m/s a escasos 5 metros de profundidad, versus un terreno en la comuna de Santiago Centro sobre depósitos finos del Mapocho con velocidades inferiores a 250 m/s en los primeros 20 metros, ilustra la heterogeneidad que enfrenta un ingeniero geotécnico en esta ciudad. Ignorar esta variabilidad y clasificar todo el valle bajo un mismo tipo de suelo según la NCh433 conduce a diseños sísmicos desajustados, ya sea sobredimensionando estructuras en gravas competentes o subestimando la demanda sísmica en depósitos blandos.
El riesgo de omitir un perfil continuo de tomografía sísmica de refracción/reflexión se traduce en no detectar lentes de suelo de baja rigidez que pueden generar amplificación local de ondas y fenómenos de resonancia con la estructura, un escenario particularmente crítico en edificios de más de 10 pisos cuyo período fundamental puede coincidir con el del depósito sedimentario, incrementando las deformaciones laterales y el daño no estructural durante un evento tipo el del 27F.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: [email protected]
Normativa aplicable
NCh433.Of1996 Mod.2012 - Diseño sísmico de edificios, NCh3171 - Clasificación sísmica de suelos para diseño estructural, NCh1508:2014 - Geotecnia - Estudios geotécnicos, NCh2369.Of2003 - Diseño sísmico de estructuras e instalaciones industriales
Servicios complementarios
Perfilaje Sísmico de Refracción Tomográfica 2D
Adquirimos líneas de refracción con tendidos activos de hasta 115 metros y 24 canales, aplicando inversión tomográfica de gradiente para modelar variaciones suaves de velocidad típicas de los depósitos aluviales de Santiago. El procesamiento incluye picking de primeras llegadas, modelado de capa meteorizada superficial y generación de sección de iso-velocidad Vp y Vs interpretada geotécnicamente. Este servicio es particularmente útil para definir la profundidad del sello de fundación en gravas y detectar paleocanales del Mapocho que podrían afectar la estabilidad de excavaciones profundas.
Tomografía de Reflexión Sísmica Somera
Utilizamos geometrías de adquisición diseñadas para resaltar reflectores someros en el rango de 10 a 80 metros, empleando procesamiento CMP y análisis de velocidad de apilamiento adaptado a los altos contrastes de impedancia entre las gravas de Santiago y el basamento rocoso. El perfil de reflexión se integra con la refracción para generar un modelo compuesto que vincula la estratigrafía somera con las estructuras más profundas, aportando datos cruciales para la microzonificación sísmica y el diseño de túneles en suelo blando bajo el casco urbano.
Parámetros típicos
Preguntas comunes
¿Qué diferencia hay entre un perfil MASW y una tomografía sísmica de refracción/reflexión para clasificar el suelo en Santiago?
El método MASW (Multichannel Analysis of Surface Waves) entrega un perfil unidimensional de Vs debajo del centro del tendido, ideal para clasificación sísmica según NCh3171. La tomografía sísmica de refracción/reflexión, en cambio, produce un perfil bidimensional continuo de Vp y Vs a lo largo de toda la línea de geófonos, lo que permite detectar variaciones laterales de facies, paleocanales o cambios bruscos en la profundidad del basamento. En la cuenca de Santiago, donde la heterogeneidad lateral es la norma más que la excepción, la tomografía complementa al MASW al añadir la dimensión espacial que este último no resuelve, siendo ambos métodos complementarios en una caracterización geofísica completa.
¿Hasta qué profundidad puede investigar una tomografía sísmica en las gravas de Santiago?

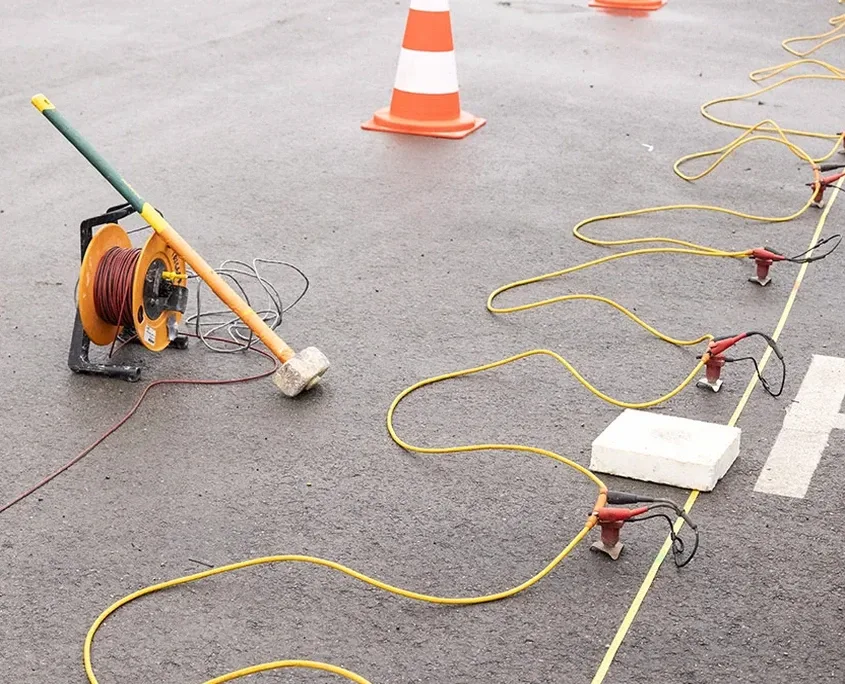

La profundidad de investigación depende de la longitud del tendido de geófonos y de la energía de la fuente sísmica. Con un tendido estándar de 69 a 115 metros y usando una fuente de impacto acelerado (PAS) o un martillo de 10 kg sobre placa metálica, se alcanzan profundidades de entre 25 y 45 metros en las gravas densas del sector oriente de Santiago. Si se requiere investigar hasta 60 u 80 metros, como en el caso de proyectos de túneles o excavaciones profundas en el centro de la ciudad, se utilizan tendidos más largos y fuentes de mayor energía, como la caída de un peso de 200 kg, o se integra el dato de reflexión sísmica para mapear contactos más profundos.
¿Cuál es el costo de una línea de tomografía sísmica de refracción en Santiago?
El precio de una línea de tomografía sísmica de refracción/reflexión en Santiago se sitúa en un rango de $1.202.000 a $2.563.000, dependiendo de la longitud del tendido, la fuente sísmica requerida, la accesibilidad del terreno y la complejidad del procesamiento. Este valor incluye la movilización del equipo de geófonos y sismógrafo dentro del radio urbano, la adquisición de datos en terreno, el procesamiento tomográfico con trazado curvo y la entrega de la sección interpretada en formato digital y PDF con la correlación litológica propuesta.
¿Qué norma chilena regula la clasificación sísmica del suelo usando velocidad de onda de corte?
La clasificación sísmica del suelo en Chile se rige por la NCh433.Of1996 modificada en 2012, que establece cinco tipos de suelos (A, B, C, D y E) en función de la velocidad de onda de corte promedio en los primeros 30 metros (Vs30). La NCh3171 complementa esta clasificación definiendo los métodos geofísicos aceptables para medir Vs, entre los cuales la tomografía sísmica de refracción que registra onda S horizontal es un método válido cuando se combina con análisis MASW o ensayos down-hole para calibrar el perfil. El Decreto Supremo 61 del MINVU exige esta clasificación para todo edificio de más de 5 pisos o con más de 1.000 m² construidos en la Región Metropolitana.
¿En qué tipo de proyectos en Santiago se recomienda hacer una tomografía sísmica en lugar de solo sondajes?
La tomografía sísmica de refracción/reflexión se recomienda en Santiago para proyectos donde los sondajes aislados no logran capturar la heterogeneidad lateral del subsuelo: edificios de más de 15 pisos con fundaciones profundas, trazados de túneles bajo el casco urbano (como las extensiones de la Línea 3 o 7 del Metro), estabilidad de taludes en excavaciones masivas, y microzonificación sísmica de conjuntos habitacionales grandes. En estos casos, la imagen continua 2D de velocidades permite identificar contactos entre unidades geotécnicas, lentes de suelo blando y la geometría real del basamento, información que los sondajes puntuales simplemente no pueden proporcionar por sí solos sin una interpolación geofísica de respaldo.
